常閉型ソレノイドバルブ（NC）
製品概要
電磁力によって可動鉄心（プランジャ）を駆動し、弁を開閉するシンプルかつ信頼性の高い構造です。無通電時は閉止状態、通電時に開放するため、安全性が要求される用途にも最適です。応答速度が速く、操作も容易で、自動制御回路や流体ラインの自動開閉・切替に広く使用されています。
- 動作形式：直動式／先導式／直動併用式
- 口径範囲：1/8″ ～ 4″（ねじ口・フランジ口）
- 適用流体：水・空気・蒸気・ガス・真空・油・酸・アルカリ性流体
- 電圧：DC24V / AC110V / AC220V（特注：DC12V / AC380V など）
- コイルタイプ：鉄殻型・防水型・防爆型電磁弁（ATEX指令 対応）
- 弁体材質：鍛造銅、鋳鉄、ステンレス、PVC、PTFE（鉄フッ素樹脂）
- 配管接続：
標準ねじ：BSPT (PT)（要望に応じ BSPP, NPT 対応可）
標準フランジ：JIS 10K（要望に応じ ANSI-150LB, JIS 20K, DIN-PN16 対応可)
コイルの電磁力で直接プランジャを作動させる方式。圧力差が不要で、真空や低圧・小流量用途に適する。
パイロットポートを開き、流体圧力でダイヤフラムを作動させる方式。比較的低圧・大流量用途に適する。
パイロットポートを開き、流体圧力でピストンを作動させる方式。中〜高圧・高頻度開閉用途に適する。
直動と先導を組み合わせた方式。低圧差でも作動でき、大流量用途にも対応する。
直動と先導を組み合わせた方式で、主弁にダイヤフラムを使用。低圧起動と大流量を両立する用途に適する。
常開型ソレノイドバルブ（NO）
製品概要
電磁力によって可動鉄心（プランジャ）を駆動し、弁を開閉するシンプルかつ信頼性の高い構造です。無通電時に弁が開き、通電すると弁が閉じる 構造を持つ電磁弁です。コイルに電流を流すと電磁力で可動鉄心（プランジャ）を引き下げ、弁体を閉止します。
通電を止めると、復帰バネの力で弁体が開き、停止時にも流体を供給する用途に適しています。
- 動作形式：直動式／先導式／直動併用式
- 口径範囲：1/8″ ～ 4″（ねじ口・フランジ口）
- 適用流体：水・空気・蒸気・ガス・真空・油・酸・アルカリ性流体
- 電圧：DC24V / AC110V / AC220V（特注：DC12V / AC380V など）
- コイルタイプ：鉄殻型・防水型・防爆型電磁弁（ATEX指令 対応）
- 弁体材質：鍛造銅、鋳鉄、ステンレス、PVC、PTFE（鉄フッ素樹脂）
- 配管接続：
標準ねじ：BSPT (PT)（要望に応じ BSPP, NPT 対応可）
標準フランジ：JIS 10K（要望に応じ ANSI-150LB, JIS 20K, DIN-PN16 対応可)
コイルの電磁力で直接プランジャを作動させる方式。圧力差が不要で、真空や低圧・小流量用途に適する。無通電時に開状態となる。
パイロットポートを開き、流体圧力でピストンを作動させる方式。中〜高圧・大流量用途に適する。無通電時に開状態となる。
パイロットポートを開き、流体圧力でダイヤフラムを作動させる方式。低圧・大流量用途に適する。無通電時に開状態となる。
直動と先導を組み合わせた方式で、主弁にダイヤフラムを使用。低圧差でも作動し、大流量用途にも対応。無通電時に開状態となる。
防爆型ソレノイドバルブ
製品概要

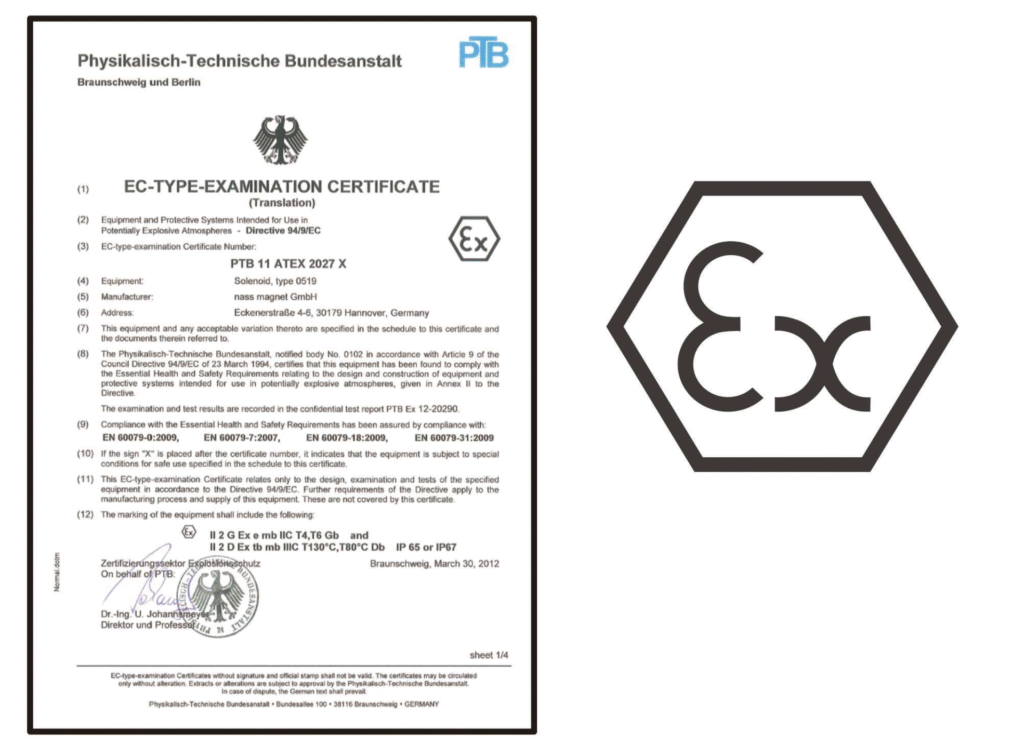

防爆型ソレノイドバルブには、NASS製コイルが搭載されており、爆発性雰囲気での安全な使用に適しています。本製品は、ドイツ国家認証機関PTBの認証を取得しており、ヨーロッパ共同体（EC）ATEX指令 94/9/EGに準拠しています。また、DIN EN60079・DIN VDE0179・IEC60079 など関連する国際的な防爆安全規格にも適合しています。
防爆等級 ATEX：Ex II 2 G Ex e mb IIC T4 Gb
連続通電率（デューティーサイクル）：100%
絶縁材の耐熱クラス（DIN VDE 0580 準拠）：F種
保護等級：IP65 / IP67

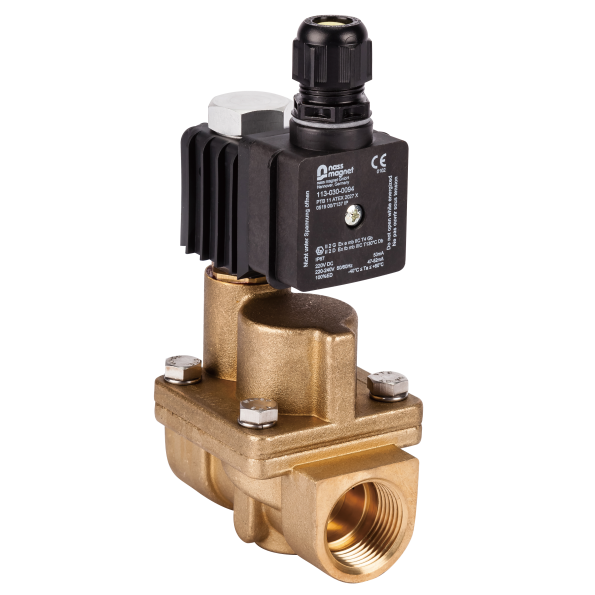

多重構造・先導式ピストン構造、、常閉NC、2ポート2

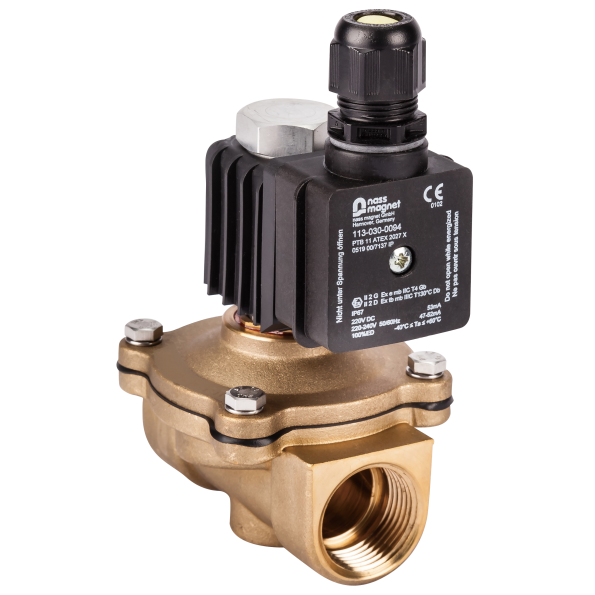

直動併用・先導式ダイヤフラム構造、常閉NC、2ポート2

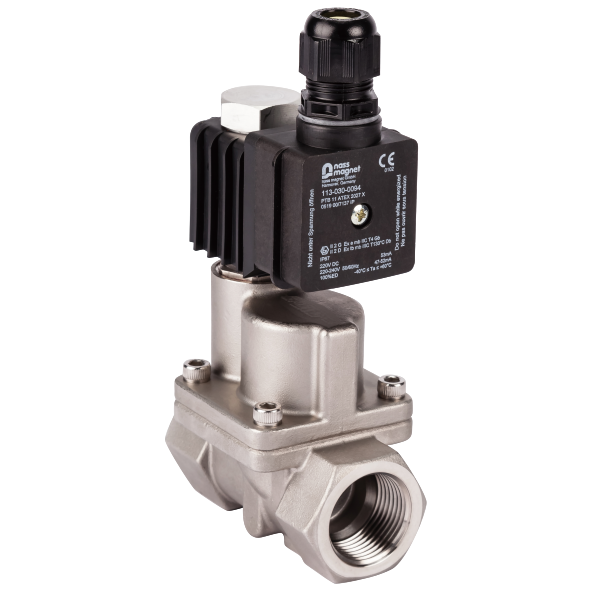

多重構造・先導式ピストン構造、常閉NC、2ポート2

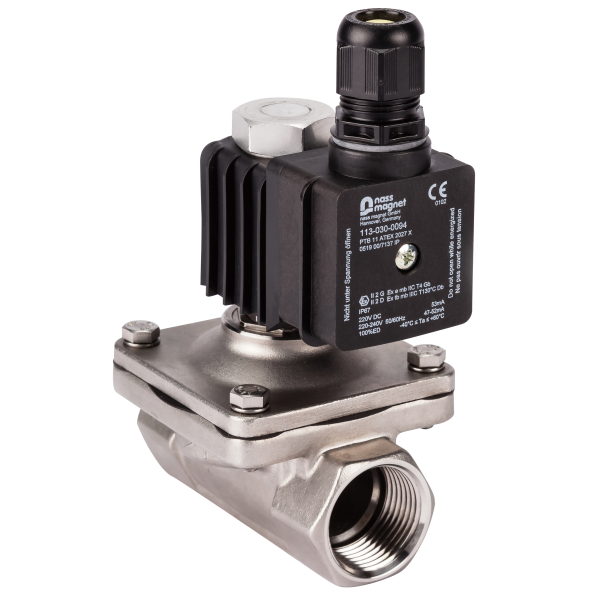

直動併用・先導式ダイヤフラム構造、常閉NC、2ポート2
NASS SYSTEM13 シリーズコイル
